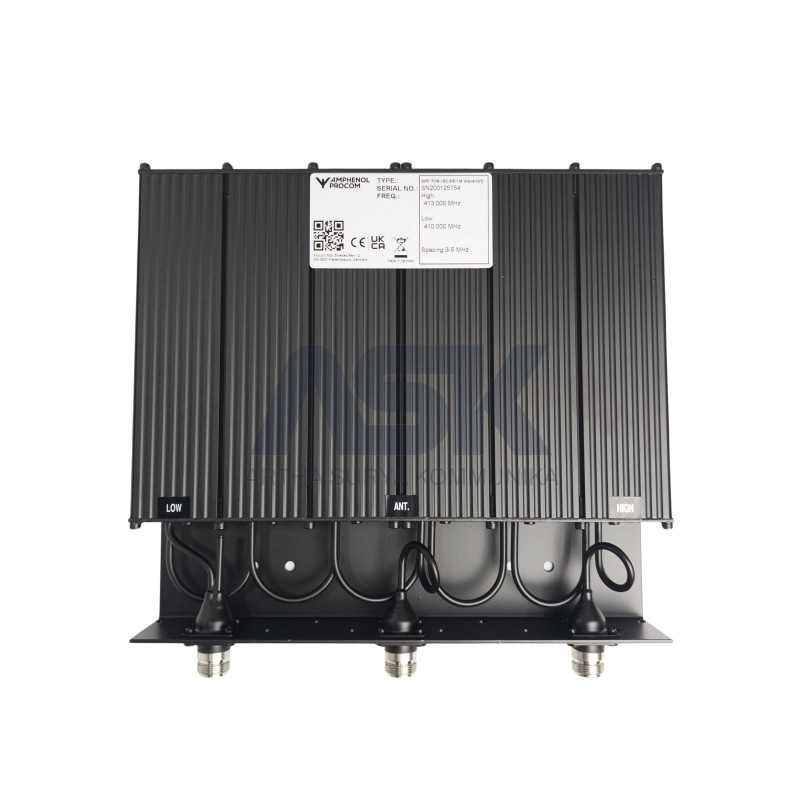

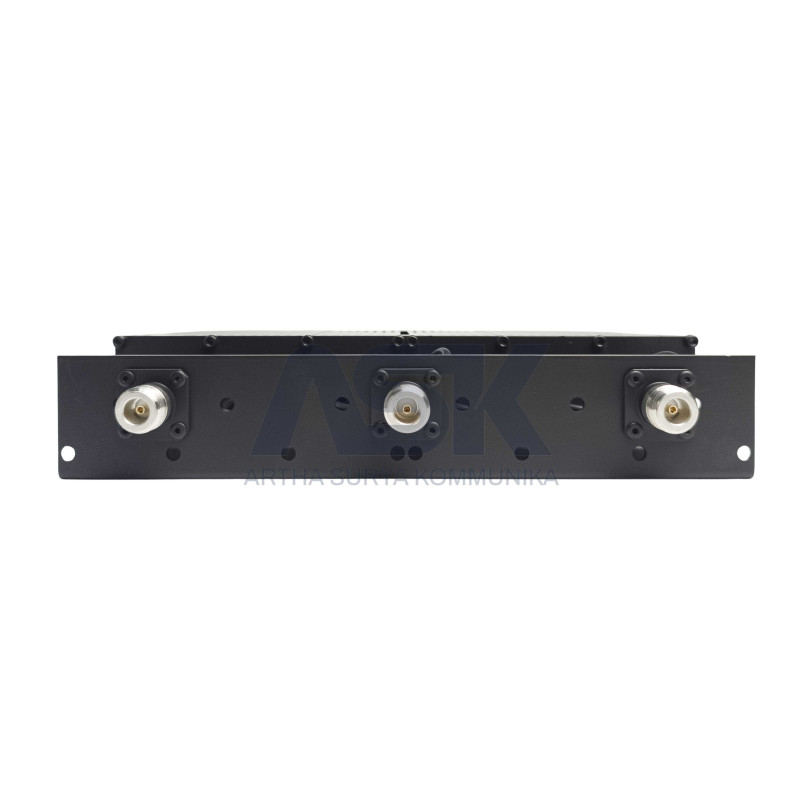

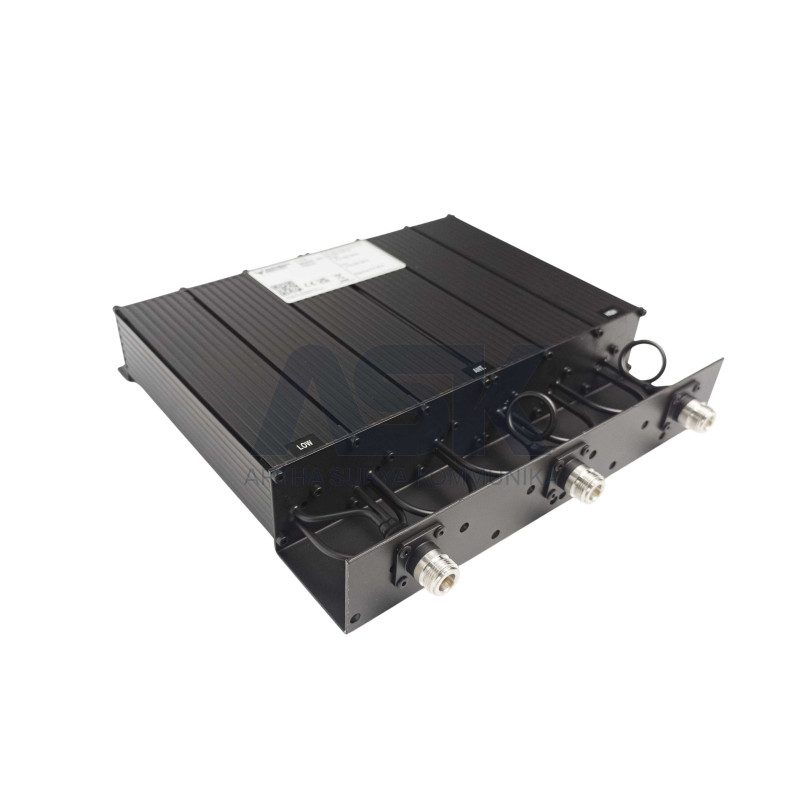

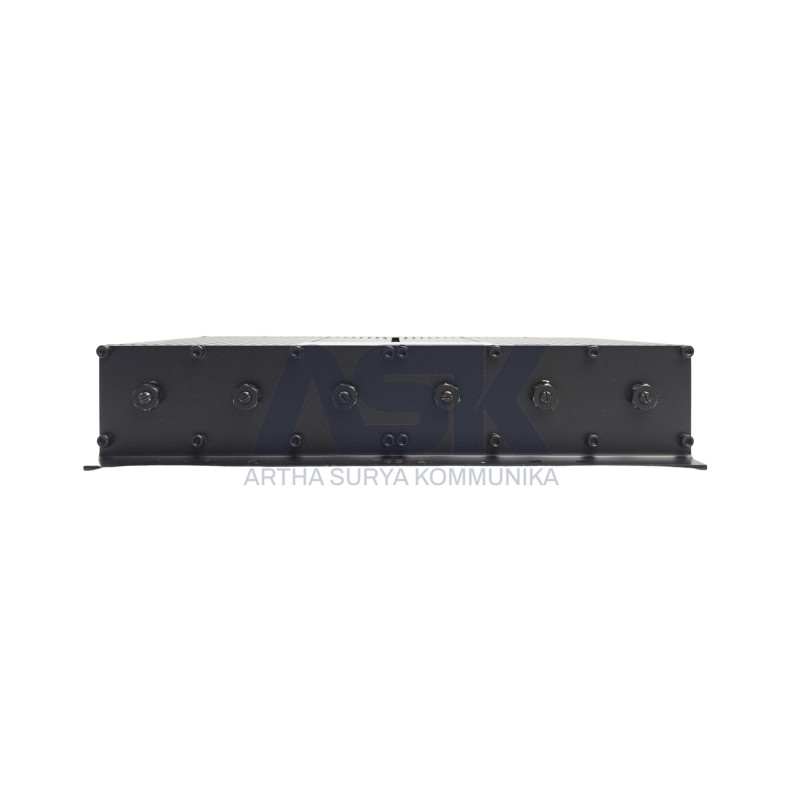

Duplexer DPF 70/6-150 3/5 N AMPHENOL PROCOM UHF 410-413 MHz

DPF 70/6-150 adalah duplexer base station 6-cavity untuk frekuensi UHF 450 MHz, dirancang untuk performa tinggi dan stabil. Mendukung daya hingga 150 W, cocok untuk kebutuhan komunikasi profesional. Mendukung tuning single-channel (standar) serta multi-channel (opsional). Duplexer ini menggunakan teknologi resonator berlapis perak dengan kompensasi suhu, sehingga menghasilkan insertion loss yang rendah serta menjaga kestabilan kinerja pada berbagai kondisi lingkungan Fitur- Duplexer base station dengan daya hingga 150 W.- Model ¼ λ dapat diatur (tunable) secara kontinu dari 406 MHz hingga 470 MHz.- Penyetelan single-channel sebagai standar.- Telah diuji secara penuh terhadap kondisi lingkungan.SpesifikasiModel: DPF 70/6-150Tipe Cavity: ¼ λ tube resonatorsFrekuensi Kerja: 406 – 470 MHzMax. Input Power: 100 W / 150 W Spesifikasi KhususSingle-channel tuned:- Insertion Loss (Tx-Ant & Ant-Rx): ≤ 1.4 dB (100W) / ≤ 1.2 dB (150W)- Tx Noise Suppression pada Rx Frequency: > 60 dB (100W) / > 80 dB (150W)- Isolation Rx pada Frequency Tx: > 60 dB (100W) / > 80 dB (150W)Multi-channel tuned (BW = 2 MHz):- Insertion Loss: ≤ 1.2 dB- Tx Noise Suppression: > 60 dB- Isolation Rx: > 60 dBImpedansi: 50 ΩDuplex Spacing:- Single-channel tuned: 2-5 MHz (100W)- Single-channel tuned: 5-15 MHz (150W)- Multi-channel tuned (BW = 2 MHz): 5-15 MHz (150W)VSWR: < 1.5 : 1MekanisKonektor: N(f) (opsional lainnya tersedia sesuai permintaan)Warna: HitamDimensi: ± 238 x 250 x 50 mm (9.37 x 9.84 x 1.97 inci)Berat: ± 2.5 kg (5.51 lb)Suhu Operasional: -30°C hingga +60°CSpesifikasi Produk DPF 70/6-150Model DPF 70/6-150-2/3-¼ λ-N(f) - No. Produk: 200000369- Frekuensi: 2 - 3 MHzModel DPF 70/6-150-3/5-¼ λ-N(f)- No. Produk: 200001617- Frekuensi: 3 - 5 MHzModel DPF 70/6-150-5/7-¼ λ-N(f) - No. Produk: 200001610- Frekuensi: 5 - 7 MHzModel DPF 70/6-150-7/9-¼ λ-N(f- No. Produk: 200001615- Frekuensi: 7 - 9 MHzModel DPF 70/6-150-9/11-¼ λ-N(f)- No. Produk: 200001612- Frekuensi: 9 - 11 MHzModel DPF 70/6-150-11/13-¼ λ-N(f) - No. Produk: 200001872- Frekuensi: 11 - 13 MHzModel DPF 70/6-150-13/15-¼ λ-N(f)- No. Produk: 200001873- Frekuensi: 13 - 15 MHz
